Ноды и связи
Связи

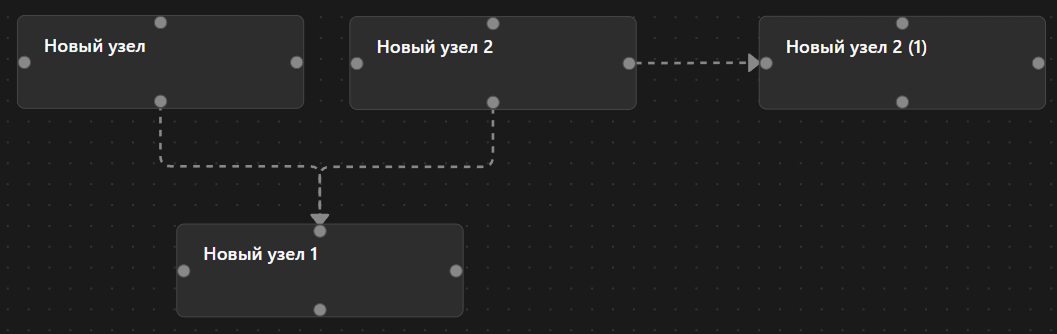

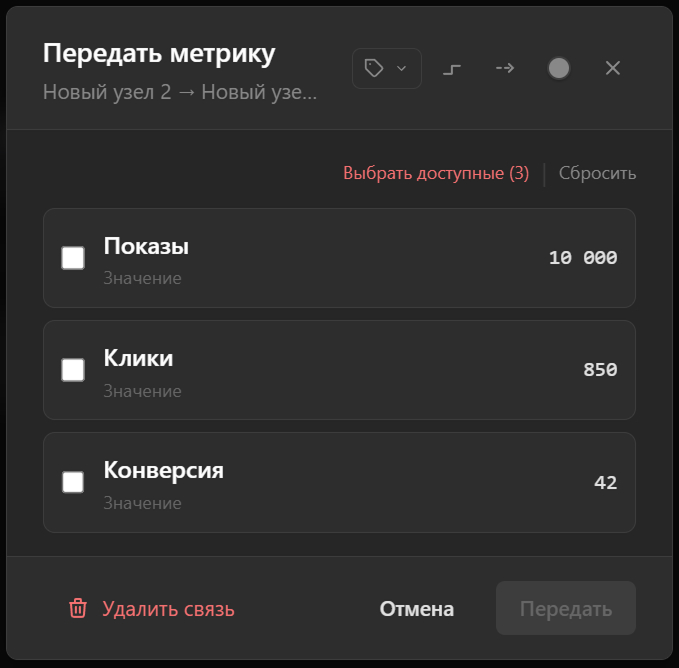

Вы можете создавать направленные связи между узлами. Клик по связи открывает окно настроек:
- Цвет и тип линии — визуальное оформление
- Список метрик — выбор метрик для передачи от одной ноды к другой
Переданные метрики появляются в таблицах целевых узлов. Подробнее о механизме передачи — в разделе формулы и ссылки.
Таблицы в нодах
Большинство нод по двойному клику открывают таблицу. У каждой таблицы есть две фиксированные колонки:
- Метрика — текстовые значения, названия строк
- Значение — основное числовое значение
Дополнительные колонки
Помимо базовых, можно добавлять колонки различных типов:
| Тип | Описание |
|---|---|
| Теги | Множественный выбор из набора вариантов |
| Если — то | Условная логика: если поле X равно Y — тогда Z |
| Ссылка | Возвращает значение метрики из конкретного столбца другой ноды |
| KPI | Подсвечивает ячейку, если значение ниже заданного порога |
| Путь | Показывает маршрут передачи метрики между нодами |
Полный список типов столбцов — в разделе таблицы.
Специальные типы нод
Задача
Простая нода с отметкой выполнения (чекбокс).
Чеклист
Нода с возможностью просмотра вложенного содержимого и отметками выполненных задач.
Проект
По функционалу похожа на Контейнер, но отображает процент выполнения всех помещённых в неё задач. Удобно для канбан-досок или когда задачи хранятся рядом с описанием проекта.
Календарь и Событие
Календарь можно растягивать вправо и задавать дату старта — получается отрезок времени в днях.
Если поместить ноду Событие внутрь календаря, она покажет дату старта и окончания в зависимости от расположения. Событие тоже можно растягивать по ширине — получается вид медиаплана.
Визуализации
Ноды, отображающие данные в графическом виде. Принимают данные из столбца «Значение» (второй столбец таблицы).
Счётчик
Отображает агрегированное значение столбца «Значение». Последняя строка таблицы задаёт тип агрегации, результат которой показывается на ноде.
Временной ряд
Принимает внешние данные в виде динамических рядов. Формат: первый столбец — «Дата» (ДД.ММ.ГГГГ), второй — «Значение» (числа). Показывает график, переданный из любой ноды-источника.
Google Таблица
Принимает любые внешние данные.
Сценарий
Позволяет смоделировать изменения всех связанных метрик в системе. Вы передаёте метрику в ноду «Сценарий» и моделируете отклонения от +200% до −200%, получая все связанные изменения в системе.
